1. Hot/Cold Rolling (열간/냉간 압연) 기술 개요

열간압연장치는 잉곳(Ingot), 주편(Slab) 또는 중간소재를 가열한 후 회전하는 압연롤(Reduction Roll) 사이를 통과시켜 판재의 두께와 형상을 정밀하게 제어하는 설비입니다. 냉간압연은 소재를 상온에서 압연하여 요구되는 두께와 형상을 구현하고, 필요한 기계적 물성과 평탄도를 확보하는 공정입니다.

당사 압연설비는 금속재료뿐만 아니라 금속/비금속 복합재료의 열간 및 냉간 압연이 가능한 설비입니다.

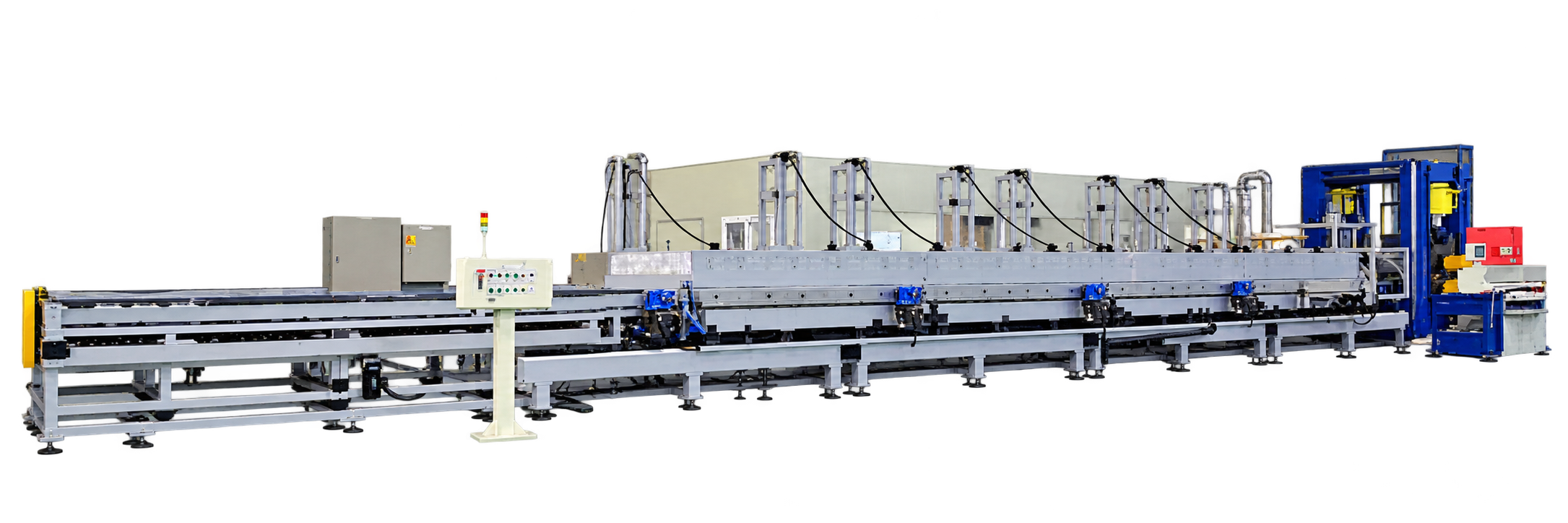

입측 롤러 테이블(Inlet Roller Table) → 연속가열로(Preheating Oven) → 압연롤(Reduction Roll) → 출측 롤러 테이블(Outlet Roller Table)로 구성되어 있습니다.

열간압연 시 입측 롤러 테이블을 통해 투입된 중간소재는 연속가열로에서 최대 650℃까지 균일하게 예열됩니다. 예열된 소재는 압연롤을 통과하면서 설정된 두께와 치수로 압연되며, 가공이 완료된 제품은 출측 롤러 테이블을 통해 배출됩니다.

냉간압연 시에는 별도의 가열 과정 없이 소재가 롤러 테이블을 거쳐 압연롤을 통과하면서 압연됩니다. 열간압연 시에는 소재를 연속가열로에서 목표 온도까지 가열한 후 압연롤에서 압연하는 과정을 반복하여 수행합니다. 제품의 재질, 초기 두께 및 목표 두께 등의 특성에 따라 패스(Pass)별 압하율을 조정하여 최종 요구 치수까지 압연합니다.
